一、开头引言
在现代电子制造业与维修行业中，芯片（集成电路，IC）堪称电子设备的“大脑”，无论是消费电子产品的主控芯片、汽车电子的MCU，还是PCBA生产线上的各类逻辑芯片，其功能好坏直接影响整机性能和可靠性。掌握测量芯片功能好坏的专业方法，是电子维修人员、企业质检工程师和电子爱好者排查电子故障、提升维修效率、保障产品质量的核心技能。
本文基于PCBA制造检测、电子维修和元器件质检三大核心场景，从新手入门到专业进阶，系统讲解万用表检测芯片功能步骤、PCBA在线检测技术以及行业专业仪器检测方法。无论你是刚入行的维修学徒、工厂质检员，还是需要处理复杂故障的资深工程师，都能在本指南中找到适配自身需求的实操方案。我们将从基础准备开始，逐步深入到行业标准的检测流程，帮助每一位从业者快速掌握芯片好坏判断技巧，同时规避检测中的安全风险和常见误区。
核心关键词： 测量芯片功能好坏、万用表检测芯片功能步骤、PCBA芯片检测方法、芯片功能检测方法、新手测量芯片功能好坏、芯片好坏判断。
二、前置准备
2.1 PCBA制造与维修场景的芯片检测核心工具介绍
芯片检测工具的选择应根据使用场景和用户基础进行分层配置。
基础款（新手必备，适配维修学徒、电子爱好者、工厂入门质检员）：
| 工具名称 | 型号/规格建议 | 核心用途 |
|---|---|---|
| 数字万用表 | FLUKE 17B+ / UT61E | 测量电阻、电压、电流，判断引脚通断 |
| 放大镜/体视显微镜 | 10×-40× | 外观检查，发现引脚氧化、虚焊、物理损伤 |
| 防静电工作台 | 接地电阻≤1MΩ | 防止ESD损坏芯片 |
| 镊子、吸锡线、恒温烙铁 | 936焊台 / 吸锡线 | 拆焊、清理引脚 |
数字万用表是新手检测芯片功能最核心的工具，建议选购具有二极管档和蜂鸣通断档的型号，价格在200-500元区间即可满足基本检测需求。体视显微镜（10×-40×）用于检查芯片引脚是否有氧化、变形或焊接缺陷，是PCBA质检环节不可或缺的辅助工具。
专业款（适配PCBA批量检测、专业质检、高精度维修场景）：
| 工具名称 | 型号/规格建议 | 核心用途 |
|---|---|---|
| 示波器 | Rigol DS1054Z / Keysight | 观察信号波形，分析时序 |
| 逻辑分析仪 | Saleae Logic 8 / LA2016 | 多通道数字信号分析 |
| 半导体参数分析仪 | Keysight B1500A | 精确测量IV特性曲线 |
| 在线测试仪（ICT） | 安捷伦i3070 / 泰瑞达 | PCBA批量在线检测 |
| X射线检查仪 | 唯识/诺信 | 检查BGA封装内部焊点 |
| 超声波扫描显微镜（C-SAM） | OKOS / Sonoscan | 检测芯片内部分层 |
在PCBA制造场景中，在线测试仪（ICT）是大批量检测的核心设备。飞针ICT适合小批量、快速换线场景，无需制作夹具；针床式ICT可进行模拟器件功能和数字器件逻辑功能测试，故障覆盖率高，适用于大批量生产-。
万用表检测芯片功能工具选择要点： 新手的万用表建议具备自动量程、真有效值测量和电容测量功能；专业场景建议选择具备数据记录和PC联机功能的型号。
2.2 PCBA及芯片检测安全注意事项（重中之重）
在进行芯片检测前，务必遵守以下安全规范：
① 断电与放电：检测前必须先断开被测电路板的电源，包括主电源和备用电池。断开电源后，需对大容量电容进行放电处理（使用电阻或放电工具），否则残余电荷可能损坏万用表或造成触电。
② ESD防护规范：静电放电（ESD）是芯片损坏的隐形杀手。在ESD失效案例中，超过80%的损伤是微观级的，需高倍镜（≥500倍）才能发现-53。操作时必须佩戴防静电手腕带（接地电阻≤1MΩ），使用防静电工作台，手持芯片时避免接触引脚。特别提示： 在干燥环境下（相对湿度＜30%），ESD风险显著升高，建议配合加湿器使用。
③ 仪器使用规范：万用表电阻挡的内部电压不得大于6V，量程建议选用R×100或R×1k挡，以免损坏芯片内部的半导体结构-11。测量前务必确认仪器档位正确，避免误用电流档测量电压导致设备烧毁。
④ 元件清理要求：检测前应清理芯片引脚上的助焊剂残留、灰尘和氧化物，以免影响测量准确性。可使用无水酒精和软毛刷进行清洁，清洁后需完全干燥再通电。
⑤ 高压/高温防护：若涉及工业控制板卡或电源管理芯片检测，注意高压区域隔离；焊接操作时注意防烫伤，使用恒温烙铁并配备吸烟仪。
2.3 芯片基础认知（适配PCBA制造与维修场景的精准检测）
芯片类型多样，不同类型的检测重点和方式存在显著差异，理解这些差异是精准检测的前提：
| 芯片类型 | 封装形式 | 常见应用 | 检测重点关注 |
|---|---|---|---|
| 逻辑芯片（74系列/门电路） | DIP/SOP/TSSOP | 信号处理、时序控制 | 逻辑功能、输出电平 |
| 微控制器（MCU） | QFP/LQFP/QFN | 嵌入式系统、控制单元 | 供电、时钟、复位、IO口 |
| 存储器（EEPROM/Flash） | SOIC-8/BGA | 数据存储 | 读写功能、数据保持 |
| 电源管理芯片（PMIC） | SOT-23/DFN/QFN | 电压转换、功率管理 | 输出电压精度、带载能力 |
| 模拟芯片（运放/比较器） | DIP/SOIC | 信号调理 | 增益、失调电压、带宽 |
| 接口芯片（RS232/RS485） | SOIC | 通信转换 | 信号电平、传输速率 |
在PCBA制造场景中，常见故障类型包括：电源引脚对地短路（通常由内部ESD损伤或过压导致）、输出引脚电平异常（可能是内部驱动管损坏）、引脚间漏电（受污染或封装缺陷）以及芯片上电后异常发热（内部局部短路）。
三、核心检测方法

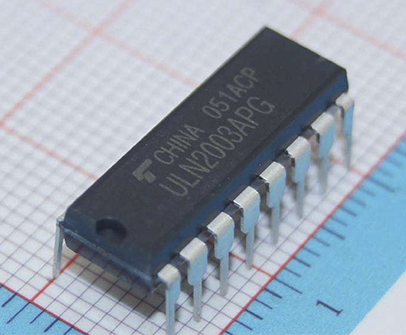

3.1 芯片外观与基础检测法（PCBA维修新手快速初筛）
适用场景： PCBA外观检验、维修前初步判断、接收来料芯片时的快速筛查。
操作流程：
第一步：封装完整性检查。使用体视显微镜（10×-40×）观察芯片表面是否有裂纹、鼓包、烧焦痕迹；检查封装边缘是否有注塑缺陷。BGA封装芯片需特别关注锡球是否完整、有无缺失。
第二步：引脚状态检查。检查引脚是否有氧化发黑、弯曲变形、断裂或焊接残留物。对于QFP/LQFP封装，重点检查引脚共面性——不在同一平面的引脚可能导致焊接不良。对于PCBA上的芯片，还需检查周围是否有短路、虚焊或连锡现象。
第三步：闻气味和触感判断。芯片若有明显的焦糊气味，通常已发生内部过流烧毁；用手指（做好ESD防护后）轻触芯片表面，若上电后异常发热（超过手部舒适温度），则可能存在内部短路。
PCBA场景下芯片损坏特征判断标准：
| 外观异常 | 可能原因 | 判断建议 |
|---|---|---|
| 封装顶部有鼓包或裂纹 | 过温烧毁或湿气爆裂 | 直接判定损坏，更换处理 |
| 引脚严重氧化变色 | 存储环境不当或长期未用 | 清洗后测试，若仍异常则更换 |
| 引脚之间有明显连锡 | 回流焊工艺问题 | 清理后测试，若短路点清除则芯片可能完好 |
| 芯片表面有烧蚀痕迹 | 过压或过流导致 | 直接判定损坏 |
注意要点： 工业级芯片通常工作温度范围更宽（-40℃~85℃或更高），工业控制板卡上的芯片外观检查需特别注意是否有因环境腐蚀导致的引脚变色。
3.2 万用表检测芯片功能方法（PCBA维修新手重点掌握）
万用表是检测芯片功能最基础、最通用的工具，本节系统讲解三种核心检测方法，新手应重点掌握。
（1）在路直流电阻检测法（断电检测，最常用）
此方法是在电路板断电状态下，直接用万用表测量芯片各引脚对地（GND）的正反向电阻值，与正常值对比判断好坏。
操作步骤：
第一步：断开被测电路板电源，对大电容放电。
第二步：将万用表拨至电阻挡（R×100或R×1k挡），红表笔接地（GND引脚），黑表笔依次接触芯片其他各个引脚。
第三步：记录各引脚对地电阻值。如果具备条件，用同样方法测量一块同型号正常芯片的对应引脚电阻值。
第四步：将实测值与标准值对照分析：若两者完全一致，则芯片基本正常；若有多个引脚电阻值偏差极大（如正常应为几百kΩ但实测接近0Ω），则芯片可能损坏-14。
结果判断标准：
电源引脚（VCC/VDD）对地电阻：通常在几百Ω到几十kΩ之间，若为0Ω或接近0Ω，说明电源与地短路，芯片已损坏。
信号引脚对地电阻：通常在几kΩ到几百kΩ之间，若为0Ω或无穷大，提示该引脚内部损坏。
不同万用表挡位可能测出不同阻值，建议全程使用同一挡位以保证对比一致性-14。
实用技巧： 若手边无正常芯片做对比，可通过查阅芯片数据手册（Datasheet）中引脚等效电路的典型电阻范围作为参考依据。对于PCBA维修人员，建议建立常见芯片的引脚电阻数据库，便于日常快速比对。
（2）直流工作电压测量法（通电检测）
此方法是在芯片通电正常工作状态下，测量各引脚对地直流电压值，与正常值比较来判断芯片好坏。
操作步骤：
第一步：将万用表拨至直流电压挡（DCV），选择合适量程（通常20V挡）。
第二步：黑表笔接电路板地（GND），红表笔依次测量芯片各引脚对地电压。
第三步：将实测电压与数据手册中的典型值或已知正常板卡上的实测值进行比对。
注意事项： 万用表内阻应足够大（至少大于被测电路电阻的10倍），以免造成较大测量误差-11。表笔应加装防滑措施（如套一段气门芯），避免瞬间短路损坏芯片-11。
结果判断： 若各引脚电压均正常，则芯片基本正常；若部分引脚电压异常，应从偏离正常值最大的引脚入手，先排查外围元件（电阻、电容等）有无故障，若无外围问题则芯片很可能损坏-11。
（3）开路测量电阻法（芯片未焊接时）
此方法适用于来料检验或从电路板上拆下的独立芯片检测。
操作步骤：
第一步：万用表拨至R×100或R×1k挡，红表笔固定接芯片接地引脚（GND），黑表笔依次接其他各引脚。
第二步：记录所有引脚的电阻值。
第三步：将黑表笔接GND、红表笔依次接其他各引脚，测量反向电阻值并记录。
第四步：与同型号正常芯片的数据对照，若完全一致则芯片正常，若差异显著则芯片损坏-14。
万用表检测芯片功能常见问题速查表：
| 实测现象 | 可能原因 | 处理建议 |
|---|---|---|
| 电源引脚对地短路 | 内部ESD损伤或过压击穿 | 确认芯片损坏，更换处理 |
| 所有引脚对地开路（无穷大） | 引脚与芯片内部连接断裂 | 芯片已损坏 |
| 仅个别信号引脚电阻异常 | 该引脚内部驱动管损坏或外围元件影响 | 先排查外围，再判断芯片 |
| 测量时数值不稳定跳变 | 表笔接触不良或芯片动态工作 | 清理引脚，确认电路状态 |
3.3 PCBA在线检测与专业仪器检测方法（进阶精准检测）
（1）ICT在线检测法（PCBA工厂批量检测首选）
ICT（In-Circuit Test，在线测试）是通过对PCBA上在线元器件的电性能及电气连接进行测试，来检查生产制造缺陷和元器件不良的标准检测手段-。
检测原理： ICT主要检查在线的单个元器件以及各电路网络的开、短路情况，具有操作简单、快捷迅速、故障定位准确等特点-。
两种ICT方案的场景选择：
| 方案 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 飞针ICT | 小批量、多品种、原型验证 | 不需制作夹具，程序开发时间短 | 基本只进行静态测试，测试速度较慢- |
| 针床式ICT | 大批量生产、定型产品 | 故障覆盖率高，可进行模拟/数字功能测试 | 需专用夹具，开发周期长 |
典型应用： 华硕、戴尔、IBM、英特尔、明基等大型电子制造商均广泛采用ICT进行PCBA品质检测-40。ICT可检测电阻、电容、电感、二极管、三极管、晶振等元器件，还可对中小规模集成电路（如74系列、存储器、常用驱动类IC）进行功能测试，故障直接定位到具体元件和管脚，单板测试时间通常在几秒至几十秒-40。
PCBA芯片检测长尾词： PCBA工厂芯片批量检测方法、ICT在线测试芯片流程、SMT产线芯片质检。
（2）示波器波形分析法（维修工程师常用进阶方法）
示波器是观察芯片信号质量的核心工具，尤其适用于时序分析和信号完整性验证。
检测要点：
时钟信号：使用示波器测量芯片时钟输入引脚，观察波形是否规则、频率是否准确、幅值是否在数据手册规定范围内（通常TTL电平为0-5V，LVCMOS为0-3.3V）。
数据/地址总线：在芯片工作时观察数据线的波形变化，正常应有规则的脉冲序列；若总线长期为高电平或低电平无变化，可能存在通信中断或芯片内部故障。
电源纹波：测量芯片电源引脚上的纹波幅度，一般应小于电源电压的5%（如3.3V供电纹波应＜165mV），纹波过大会影响芯片正常工作。
（3）逻辑分析仪多通道信号分析法（高级调试）
逻辑分析仪适用于多通道数字信号的同时采集和分析，在FPGA调试和复杂数字电路故障排查中尤为重要。嵌入式逻辑分析仪（如Intel的Signal Tap）可在器件运行时监控内部设计信号的状态，根据自定义条件触发，无需将信号引出至I/O引脚，实现了硬件测试的软件化-。
使用要点： 设置合适的采样率和触发条件，捕获异常时刻的信号状态，通过时序图分析各信号之间的逻辑关系是否正确。在线逻辑分析仪通过JTAG接口将捕获的数据上传至IDE，支持多种格式的数据分析-。
（4）半导体参数分析仪法（专业质检/失效分析）
半导体参数分析仪（如Keysight B1500A）可精确测量芯片的IV特性曲线，检测阈值电压漂移、漏电流异常等细微参数变化。该方法适用于芯片来料批次抽检、失效分析和可靠性验证-1。
四、补充模块
4.1 PCBA场景下不同类型芯片的检测重点
| 芯片类型 | PCBA应用场景 | 检测核心 | 具体方法 |
|---|---|---|---|
| 逻辑芯片（74HC系列） | 信号缓冲、电平转换 | 输入输出逻辑关系 | 用万用表测各引脚对地电阻，或加电测输入输出电平 |
| 微控制器（MCU） | 主控单元 | 供电+时钟+复位+IO口状态 | 先测电源和地有无短路，再用示波器测晶振波形，最后测复位引脚电平 |
| 电源管理芯片（PMIC） | 电压转换、功率分配 | 输出电压精度和带载能力 | 上电后测输出端电压是否与设计值一致，加负载看电压跌落 |
| 接口芯片（RS232/RS485） | 通信转换 | 信号电平转换正确性 | 输入端给TTL信号，输出端测RS232/RS485电平是否符合标准 |
| 存储器（EEPROM/Flash） | 参数存储、程序存储 | 读写功能和数据保持 | 通过编程器读写测试，验证数据正确性 |
| 运算放大器（运放） | 信号调理 | 失调电压和输出摆幅 | 测试电压跟随器电路，看输出是否跟随输入 |
4.2 PCBA制造与维修行业芯片检测常见误区（避坑指南）
以下5个误区是PCBA维修和生产质检中的高频错误：
误区1：仅通过I/O端口电性测试判断芯片好坏
误判后果：ESD电流可通过电源/地网络、信号链路扩散，仅测I/O口可能漏判内部敏感电路（如MOS管栅极、ESD防护二极管）的损伤-53。
正确做法：同时检查电源端对地电阻、各信号引脚的对地正反向电阻，进行全面评估。
误区2：认为外观无烧痕就不是芯片损坏
误判后果：超过80%的ESD损伤是微观级的（如栅氧击穿、金属互连层熔断），需高倍镜（≥500倍）或截面分析才能发现-53。
正确做法：以电气参数测试为准，外观检查仅作辅助。
误区3：在路检测时不考虑外围元件的影响
误判后果：芯片引脚电压受外围元件影响极大，外围元件漏电、短路或开路都会导致引脚电压异常，可能将外围故障误判为芯片损坏-11。
正确做法：发现异常后应先断开外围元件（如挑开电阻一端），单独测试芯片。
误区4：万用表电阻挡量程选择不当
误判后果：不同欧姆挡提供的测试电流不同，测量半导体结构时可能得到不同的阻值，对比时易出错-14。
正确做法：全程使用同一挡位，建议选用R×100或R×1k挡-11。
误区5：PCBA检测时未执行隔离（Guarding）
误判后果：电路板上元器件相互连接、相互影响，直接测量可能因并联分流导致结果失真-40。
正确做法：ICT测试时使用隔离技术，确保被测元件独立于并联网络进行测量。
芯片功能检测方法精度对照：
| 检测方法 | 适用场景 | 检测精度 | 所需设备成本 |
|---|---|---|---|
| 外观检查 | 快速初筛 | 低 | 极低 |
| 万用表电阻法 | 常规判断 | 中 | 低 |
| 万用表电压法 | 通电测试 | 中 | 低 |
| 示波器波形法 | 时序分析 | 高 | 中 |
| ICT在线测试 | PCBA批量 | 高 | 高 |
| 逻辑分析仪 | 复杂数字系统 | 很高 | 中-高 |
| 半导体参数分析仪 | 精准分析 | 极高 | 极高 |
4.3 行业典型案例（实操参考）
案例一：PCBA生产中的芯片测试逃逸（Test Escape）
故障背景：某电子制造企业在整机低温测试中发现多台风扇不工作，常温下恢复正常。经过排查，故障定位为风扇板上的霍尔芯片在低温下不工作-48。
检测过程：
芯片原厂初步分析结论为EOS失效，怀疑ESD导致。
内部实验室进行IV测试和开盖检查，未发现明显异常。
对单体进行Bench测试，确认在低温时霍尔芯片参数会劣化。
综合判断为Test Escape——参数临界的霍尔芯片未在测试中被拦截。
根本原因：晶圆厂CP测试机台变更时，下发变更单编辑错误，将BIN11（不良品）错误归入BIN1（良品）-48。
解决方案：增加低温环境下的筛选测试，加强测试程序的变更管理。
启示：芯片检测不仅涉及“芯片本身好不好”，还涉及“测试程序是否覆盖了所有应用场景”。PCBA工厂在IQC环节应考虑芯片的参数裕量检测，而非仅判断通断。
案例二：芯片封装塌丝导致输出对地短路
故障背景：某电子产品在使用过程中出现5块反馈电路异常、失效。客户寄回5块反馈电路进行分析-51。
检测过程：
使用出厂测试程序复测，4块电路无法通过检测，主要失效项为静态电流和输出电压-51。
用晶体管图示仪对比测试管脚特性，4块电路曲线异常，表现为输入对地异常、输出对地短路-51。
实装测试分析确认输出端短路特征。
取3块未通过复测的电路进行X射线检查，发现输出脚的铜丝较长，在靠近第二焊点处塌丝碰到底座，与GND短路-51。
DECAP后显微镜观察，发现PAD键合引线存在塌丝异常-51。
根本原因：芯片封装过程中的键合工艺缺陷——引线塌丝导致输出与地短路-51。
解决方案：优化封装键合工艺，加强X射线抽检频次。
启示：芯片故障不一定来自芯片晶圆本身，封装缺陷同样可能导致功能异常。PCBA工厂的IQC检测应关注封装质量，对于BGA/QFN等封装芯片，X射线抽检是必要的补充检测手段。
五、结尾
5.1 芯片功能检测核心（PCBA制造与维修场景高效排查策略）
根据芯片检测场景和用户基础的不同，建议采用分级检测策略：
场景一：PCBA工厂批量质检
一级筛查（外观自动光学检查AOI）→ 二级检测（ICT在线测试）→ 三级验证（功能测试FT）
ICT是PCBA工厂的核心检测手段，单板测试时间短（几秒至几十秒），故障定位准确，可大幅提高生产效率-40
场景二：电子维修/售后返修
一级初筛（外观+万用表电阻法）→ 二级详测（通电电压法）→ 三级精测（示波器波形分析）
维修场景优先使用万用表电阻法和电压法，速度快、成本低
场景三：来料检验（IQC）
外观检查→ 开路电阻测量→ 参数抽测（半导体参数分析仪）
核心记忆口诀： “先看再测不断电，电阻电压两步走；外围排查是关键，实测对比看偏差。”
5.2 芯片功能检测价值延伸（PCBA行业维护与采购建议）
日常维护建议：
PCBA存储环境：温度15-35℃，相对湿度40%-60%，避免潮湿导致引脚氧化
ESD防护：所有操作工位配备防静电手腕带和工作台，定期检测接地电阻
定期校准：万用表建议每年送检校准一次，确保测量精度
采购建议：
优先选择原厂授权渠道，规避翻新料和散新料
来料IQC抽检比例：关键芯片建议100%检测，常规芯片按AQL抽样
注意芯片等级匹配：工业级芯片（-40℃~85℃）不应用商业级（0℃~70℃）替代
校准提示： 万用表建议每年校准一次；示波器探头需定期进行补偿校准；ICT设备按厂商要求定期维护。
